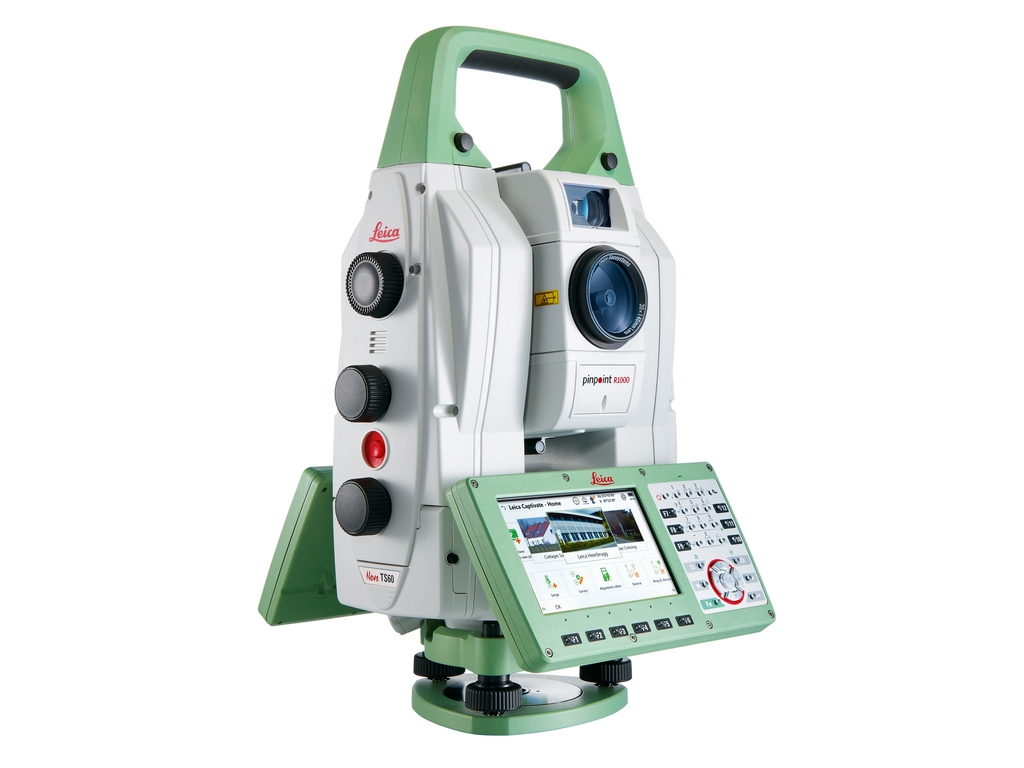

ATRplus技术，再次突破自动测量极限
Captivate三维软件，三维无处不在
1G双核A9处理器，刷新计算能力新高度
压电陶瓷驱动，转速快，噪音低，耗能小
双相机系统，粗瞄范围广，精瞄准确性高
智能电源管理，双重保障，数据安全无忧
压电陶瓷驱动，转速快，噪音低，耗能小
5英寸WVGA显示屏， 不止于大！分辨率是传统5倍
角度测量
精度1Hz, V 绝对编码，连续，四重角度探测 0.5"(0.15mgon)
距离测量
范围2 棱镜(GPR1,GPH1P)3 1.5m 至 > 3500 m
无棱镜/任何表面4 1.5m 至 > 1000 m
长测量模式2,4,5 12000m
精度/测量时间 单次(棱镜)2,5 0.6mm + 1ppm / 典型2.4秒
单次(任何表面)2,4,5,6 2mm + 2ppm /典型3秒
连续(棱镜)2,5 3mm + 1.5 ppm / 典型 0.15秒
光斑大小 50m处 8 mm x 20 mm
测量技术 基于相位原理系统分析技术 同轴，红色可见光
图像
广角相机和望远镜相机 传感器 500万像素 CMOS 传感器
视场 (广角相机 / 望远镜相机) 19.4° / 1.5°
帧频率 高达 20 帧每秒
马达
直驱，压电陶瓷技术 转速 / 换面时间 最大180°(200 gon)每秒 / 典型 2.9 秒
自动照准 (ATR)
范围 ATR模式2 / 跟踪模式2 圆棱镜 (GPR1, GPH1P) 1500 m / 1000 m
360°棱镜 (GRZ4, GRZ122) 1000 m / 1000 m
精度1,2 / 测量时间 ATRplus 测角精度(Hz, V) 0.5" (0.15 mgon) / 典型 3-4 秒
超级搜索
范围 / 搜索时间8 360° 棱镜 (GRZ4, GRZ122) 300 m / 典型 5 秒
导向光 (EGL)
工作范围 / 精度 5 –150 m / 典型 5 cm，100 m处
一般参数
机载软件系统 Captivate软件（含应用程序）
处理器 TI OMAP4430 1GHz 双核 ARM? CortexTM -A9 MPCoreTM 操作系统-Windows EC7
自动对焦望远镜 放大倍数 / 焦距范围 30 x / 1.7 m 至无穷远
显示屏和键盘 5英寸，WVGA，彩色，触屏，双面 37 个按键，带照明功能
操作 3个无限位驱动，1个伺服对焦驱动，2个自动对焦按键，用户自定义快捷键
电源 可更换内置锂电池，具有给电池充电功能 使用时间 7–9 小时
数据存储 内存 / 存储卡 2GB / SD 卡 1 GB 或 8 GB
接口 RS232, USB, Bluetooth?, WLAN
重量 包括电池 7.7 kg
环境参数 工作温度范围 –20℃至 + 50℃
防尘防水 (IEC 60529) / 防雨 IP65 / MIL-STD-810G，方法 506.5-I
防潮 95%, 无冷凝
1: 标准差,依据 ISO 17123-3
2: 阴天，无雾霾，能见度 40 km，无热流闪烁
3: 1.5 m 至 2000 m，使用 360°棱镜 (GRZ4，GRZ122)
4: 测量目标处于阴影下，阴天，柯达灰白板 (90% 反射率)
5: 标准差，依据 ISO 17123-4
6: 距离 > 500 m：精度 4 mm + 2 ppm，测量时间 典型 6 秒
