项目 | 内 容 | 指 标 | |
---|---|---|---|

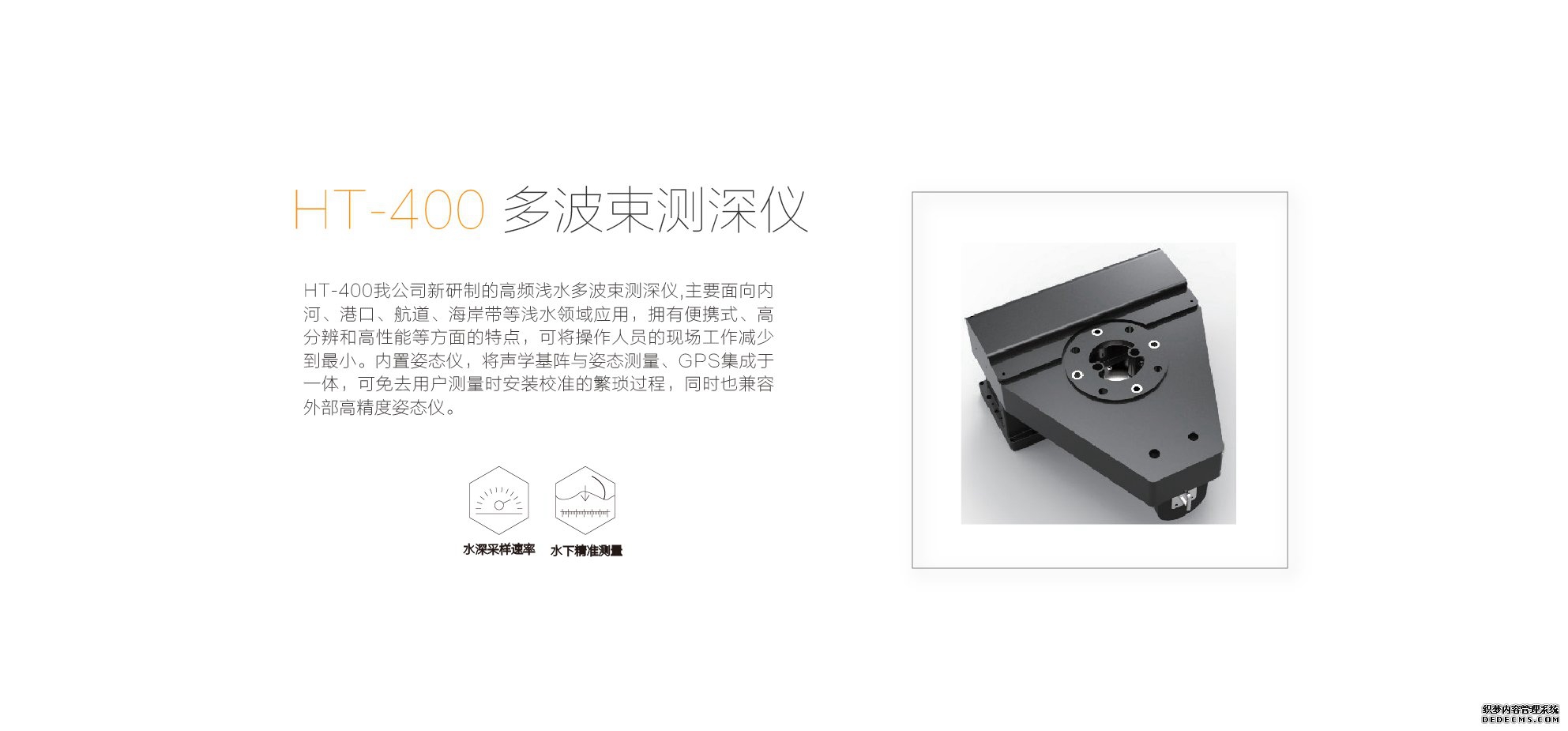

HT-400技术参数
|
工作频率 | 400KHz | |

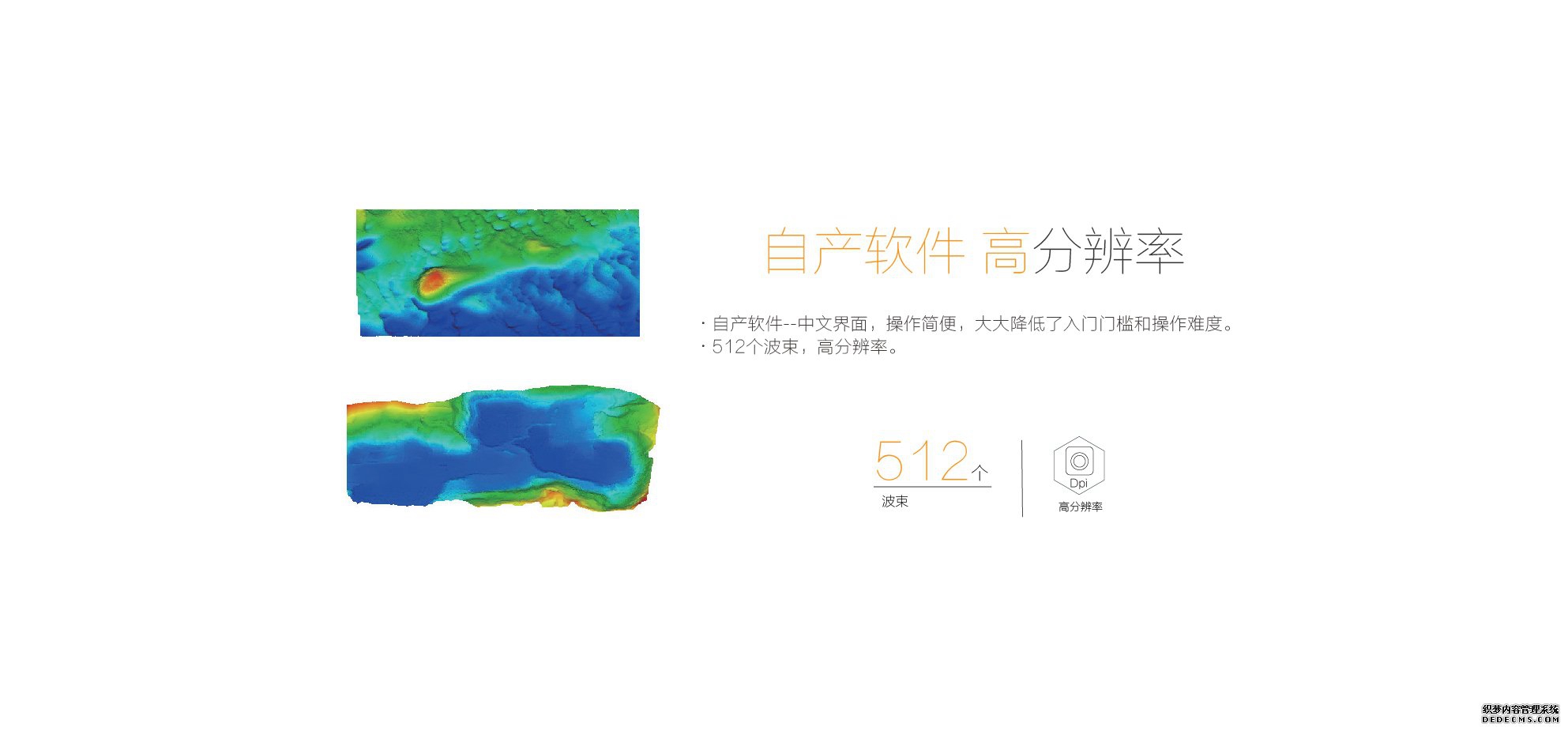

波束个数 | 512 | ||
平行航迹波束宽度 | 1° | ||
垂直航迹波束宽度 | 1° | ||
波束开角范围 | 143°(范围可调) | ||
测深范围 | 0.2-150m | ||
深度分辨率 | 0.75cm | ||
测量模式 | 等角/等距 | ||
最大ping率 | 20Hz(60Hz可选) | ||
信号 | CW(Chrip可选) | ||
耐压等级(声学探头) | 50m | ||
航向精度(GNSS有效) | 0.1°(2m基线) | ||
姿态精度(GNSS有效) | 0.1°(可选) | ||
深沉精度 | 5cm or 5% | ||

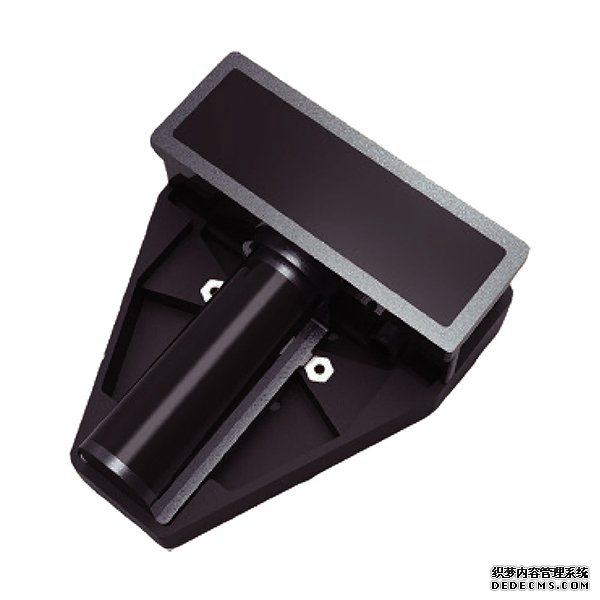

接受基阵尺寸 | 330mm*140mm*138mm | ||
发射基阵尺寸 | 232mm*110mm*120mm | ||
基阵重量 | 11.5Kg (空气中) | ||

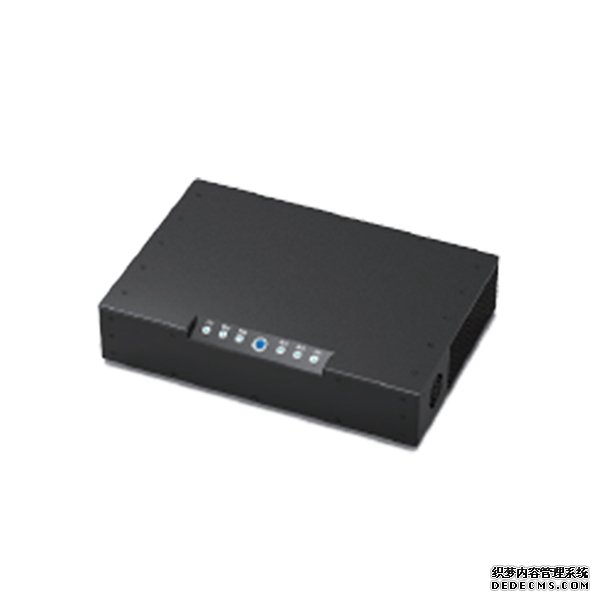

甲板单元尺寸 | 425mm*310mm*100mm | ||
甲板单元重量 | 6.5Kg | ||
工作温度 | -2℃-40℃ | ||
存储温度 | -20℃-55℃ | ||
供电 | DC24-36V或AC 100-240(50/60Hz) | ||
功耗 | DC250W/AC 300W | ||
数据接口 | 千兆以太网 | ||
同步输出 | 5V TTL | ||
辅助设备接口 | RS232 | ||
电缆长度 | 标配15m(可定制) |
